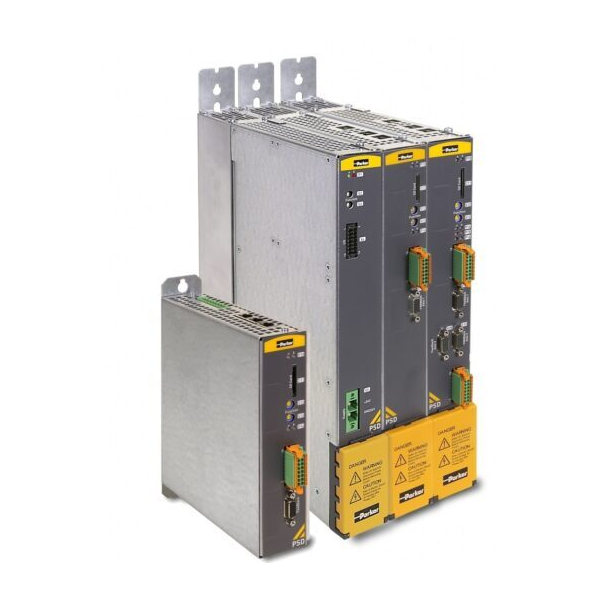

Servoazionamento PSD Standalone(S) e Multiasse(M)
PSD1 è la famiglia di servoazionamenti globali Parker, disponibile con diverse correnti nominali da 2 a 30 A e due fattori di forma. Oggi l’offerta include:
– PSD1-S: un azionamento autonomo che può essere collegato direttamente all’alimentazione della rete elettrica. Grazie al suo alloggiamento compatto, è particolarmente adatto per le macchine piccole.
– PSD1-M: un servosistema multiasse dove ogni asse può alimentare fino a tre servomotori. la configurazione di base consiste in un bus CC comune di alimentazione e diversi moduli di azionamento PSD1-M, connessi attraverso barre integrate a corrente continua. I moduli sono disponibili in versioni con una, due o tre assi: questa caratteristica rende il sistema altamente flessibile. Il servosistema PSD1-M è particolarmente adatto per tutti i sistemi di automazione centralizzati, come ad esempio quelli che si trovano in molte confezionatrici (dov’è spesso richiesto un grande numero di azionamenti), e offre dei vantaggi significativi.
Mercati:
• Automazione industriale
• Macchinari per imballaggio
• Altri settori industriali
Caratteristiche/vantaggi:
• Versioni con una, due o tre assi combinate in un unico alloggiamento: il servosistema multiasse più compatto sul mercato.
• Collegamento comune del bus CC per lo scambio di energia tra azionamenti
• Hiperface DSL Feedback®; cavi ridotti; collegamento con un solo cavo tra l’azionamento e il motore
• EtherCAT: comunicazione in tempo reale impostata come standard
• Cablaggio veloce e semplice
• Scheda SD rimovibile: facile scambio tra gli azionamenti in meno di 1 minuto / – aggiornamento del software
– memoria parametri e applicazione
• Le stesse funzionalità software per gli azionamenti autonomi e i servosistemi multiasse
Applicazioni:
• Confezionatrici
• Macchine per la formatura dei materiali
• Macchine di movimentazione
Specifiche tecniche di PSD1MW1400:
• Potenza di uscita nominale: 5,3 kVA
• Corrente continua di uscita: 8 A
• Corrente di cresta di uscita (≤ 2 secondi): 16 A
• Ingresso del modulo di alimentazione: 3 x 230-480 VCA
• Alimentazione di ingresso del modulo di azionamento: 325-680 VCC
• 4 ingressi digitali veloci + 2 uscite digitali (per asse)
• Sintonizzazione automatica
• Tecnologia osservatore
• Regolazioni antirisonanza, soppressione delle vibrazioni, filtro elimina banda
• Anelli di controllo veloce (tempi di campionamento):
• controllo di corrente: 62,5 microsecondi / – controllo di velocità: 125 microsecondi / – controllo di posizione: 125 microsecondi
• Tecnologia di sicurezza (STO)
• 2 circuiti di sicurezza Safety Torque Off (STO) per un modulo con 3 assi (uno per l’asse 1 e uno per le assi 2 e 3)
• 2 circuiti di sicurezza indipendenti STO per un modulo con 2 assi
• 1 circuito di sicurezza STO per un modulo con 1 asse
• Sicurezza funzionale facoltativa su EtherCAT* (FSoE)
*queste opzioni sono in fase di sviluppoPlug-in configurazione PSD.
Con l’aiuto di Parker Automation Manager (PAM) è possibile gestire tutte le attività correnti. Basato sul framework PAM, è disponibile uno strumento integrato completo. l’installazione e la messa in servizio dell’azionamento possono essere realizzate facilmente utilizzando lo strumento di configurazione guidata. I motori Parker verranno riconosciuti da una targhetta nominale elettronica. Nel database sono disponibili dati tecnici per gli attuatori lineari Parker come ETH, HPLA ecc.
Configurazione / parametrizzazione:
• Query con configurazione guidata di tutti gli ingressi necessari
• Selezione con supporto grafico
• Riferimento al sistema/all’applicazione meccanico/a
Diagnostica / manutenzione / assistenza:
• Supporto completo per le funzioni di diagnostica e di analisi
• Funzioni di collaudo
• Oscilloscopio a 4 canali
• Tracciamento del segnale direttamente sul PC
• Varie modalità (singola/normale/automatica/rollio)
• Funzione zoom
• Esportazione come immagine o tabella (per esempio in Excel)
• Possibilità di ottimizzazione potenziata per l’installazione della tecnologia di azionamento
• Profili di movimento predefiniti
• Comodo funzionamento
• Determinazione automatica del momento d’inerzia
